Innovationen der AVM Anlagenvertieb und Montage GmbH
Die perfekte Neigevorrichtung für IBC-Container
Ein Patent der Firma Anlagenvertrieb und Montage GmbH Lutherstadt Wittenberg.
Die Vorrichtung dient dazu, eine optimierte Restentleerung von IBC – Containern zu ermöglichen. Durch eine Unterkonstruktion aus Stahl, Stahl verzinkt oder auch Edelstahl, sind eine Vielzahl von Einsatzmöglichkeiten gegeben, auch im Bereich der Lebensmittelindustrie und chemischen Industrie. Der Hubzylinder besteht aus einem speziellen Kautschuk und ist gegen eine Vielzahl chemischer Produkte beständig.
Die Neigung der Vorrichtung, wie im Bild dargestellt, beträgt ca. 8°-10° und kann nach Kundenwunsch geändert werden. Die pneumatische handbetätigte Bedienung der Vorrichtung kann wahlweise rechts oder links angebracht werden. Die Darstellung zeigt die Standardvariante der Vorrichtung. Eine Anpassung an vorhandene Anlagen und andere Behältergrößen ist jederzeit möglich.
Funktionsweise:
Der IBC Container wird im abgesenkten Zustand der Vorrichtung aufgesetzt. Die Auslaufseite des Containers befindet sich dabei auf der Scharnierseite der Vorrichtung. Die pneumatische Bedienung wird betätigt. Durch einen voreingestellten Druck neigt sich die Vorrichtung, sobald das Gewicht des Behälters geringer ist als der Gegendruck. Der Gegendruck ist zu jeder Zeit einstellbar. Nach Entleerung wird die Vorrichtung drucklos geschalten, die Vorrichtung bewegt sich in die Ausgangsposition zurück und der IBC Container kann gewechselt werden.
Vorteile:
Autarke Arbeitsweise, Unfallgefahr wird erheblich reduziert, wartungsfrei, Aufstellen in / auf Auffangwannen ist möglich, Die Vorrichtung kann auch für andere Behälterabmaße angefertigt werden, 1 Mann–Bedienung ohne Kraftaufwand, eine Einbindung in externe Steuerungen und Überwachungen ist möglich.
Wir bieten 5 Sorten Vorrichtungen und Gestelle an - in jeweils mehreren Varianten und Höhen. Wählen Sie eine mechanische, elektrische oder pneumatische Funktionsweise:

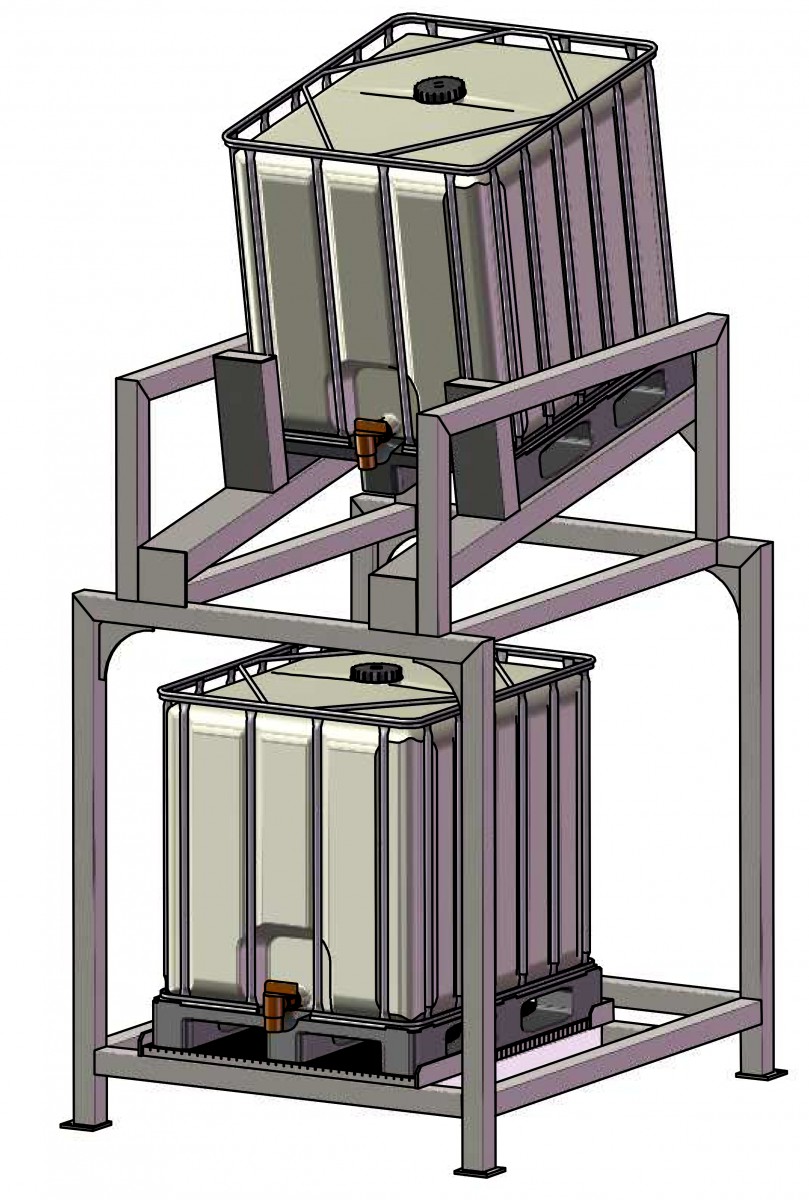

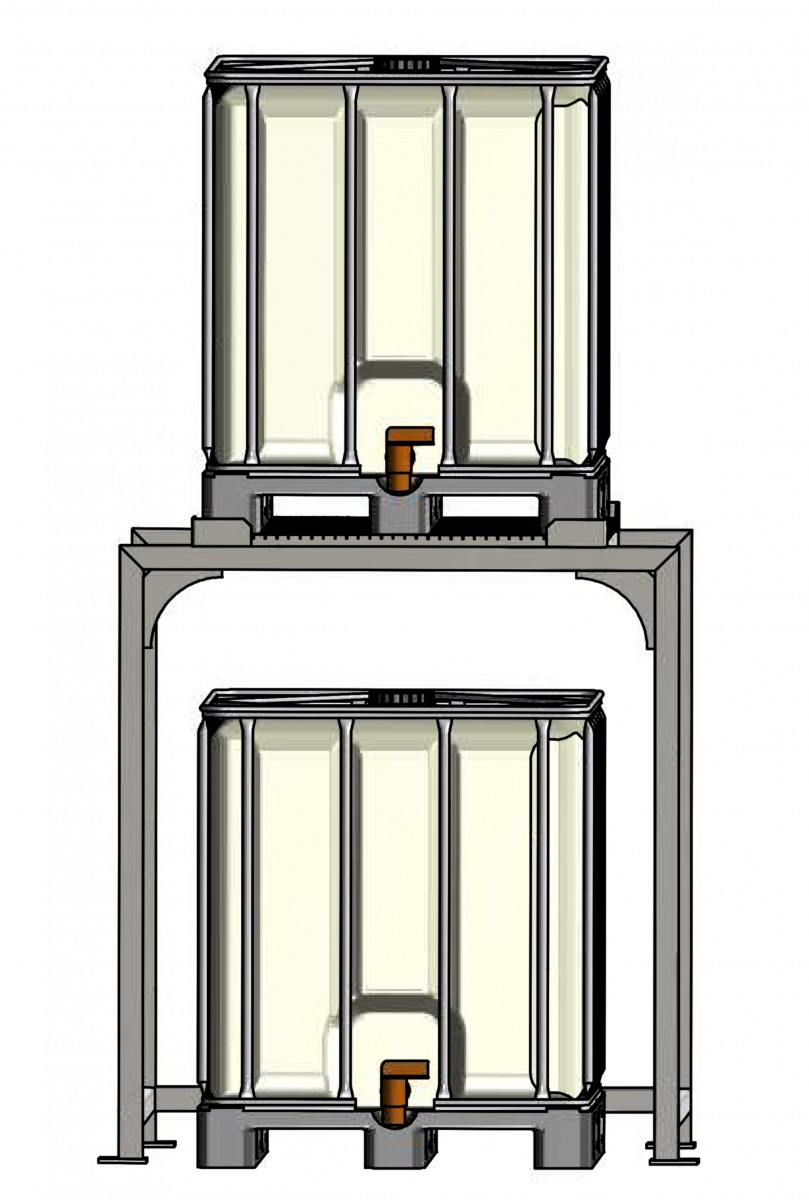

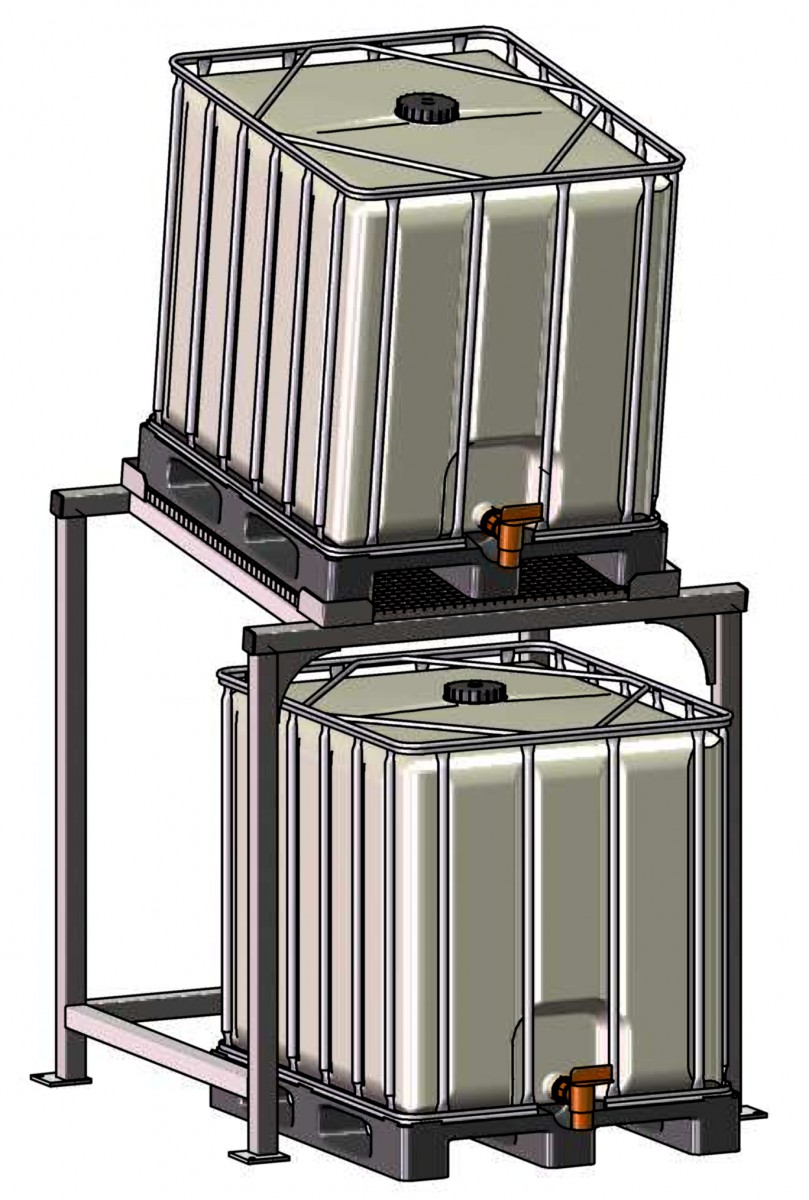

Abfüllgestelle in 3 Varianten

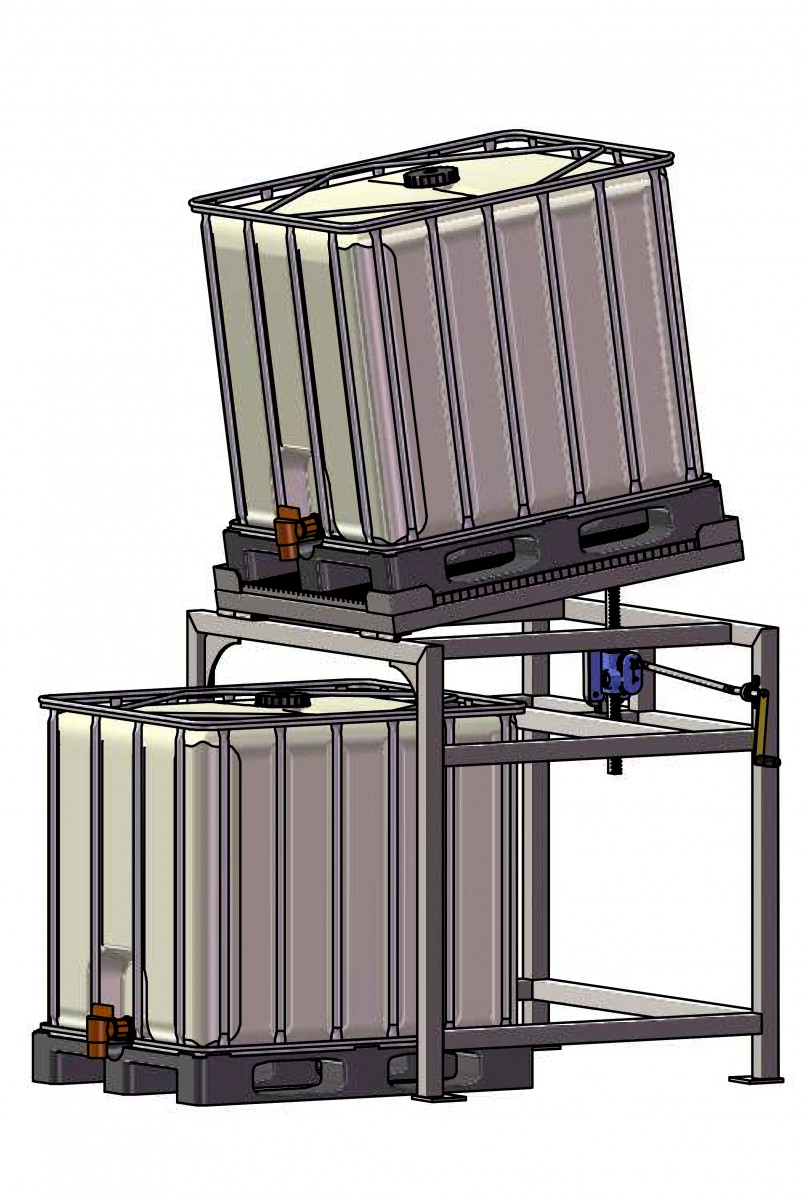

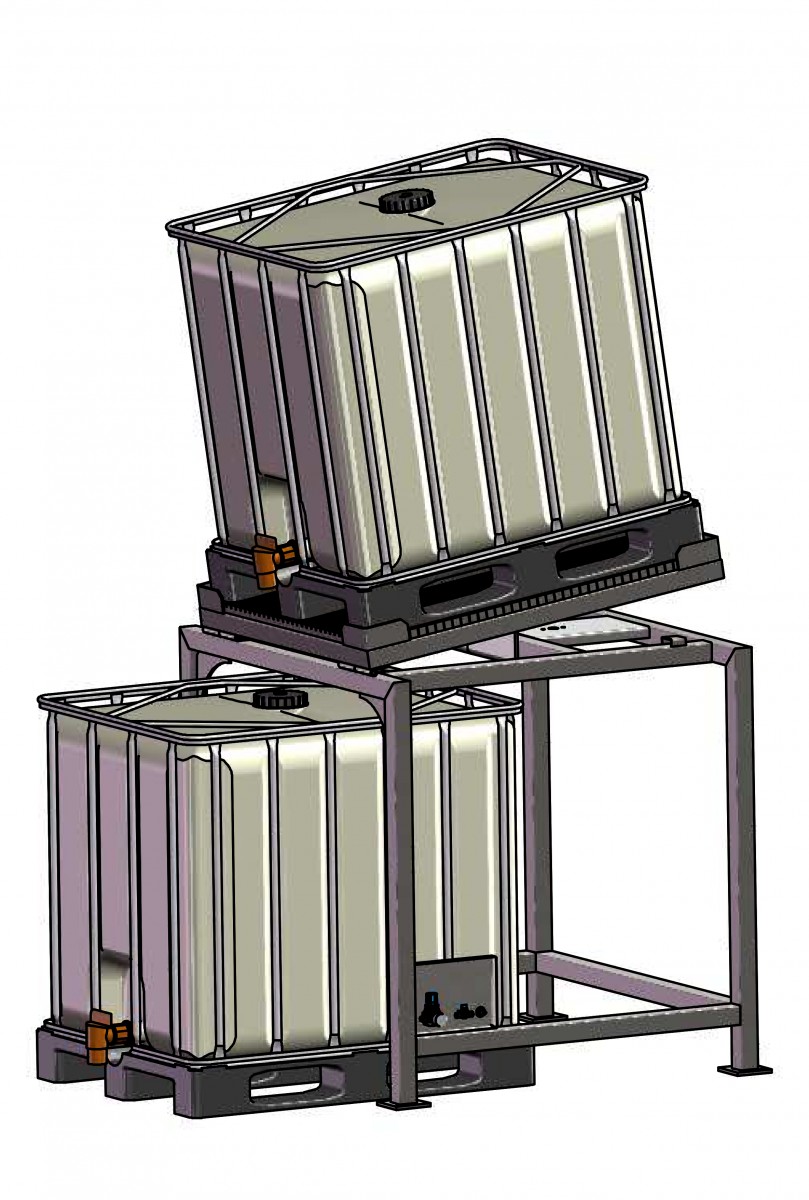

Abfüllvorrichtungen in 2 Varianten
.png)
.png)

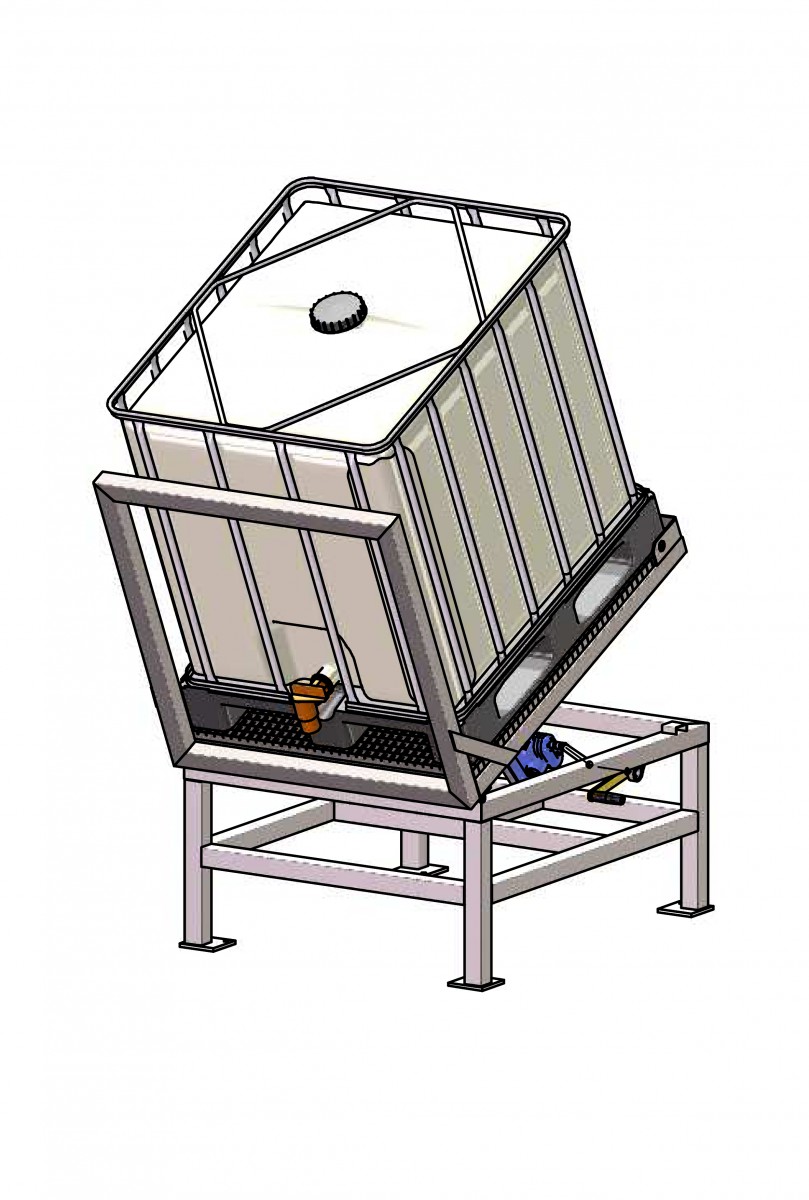

Mechanische Neigevorrichtung in 2 Varianten

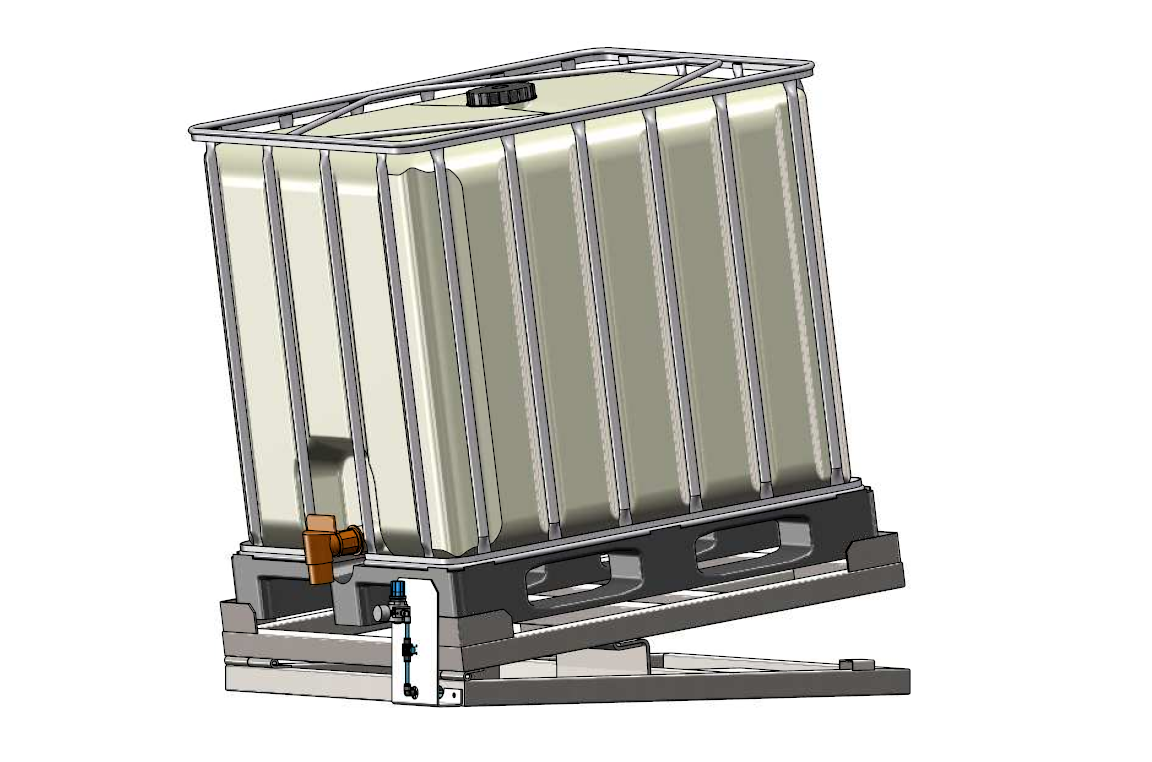

Neigevorrichtung 220 - der Klassiker

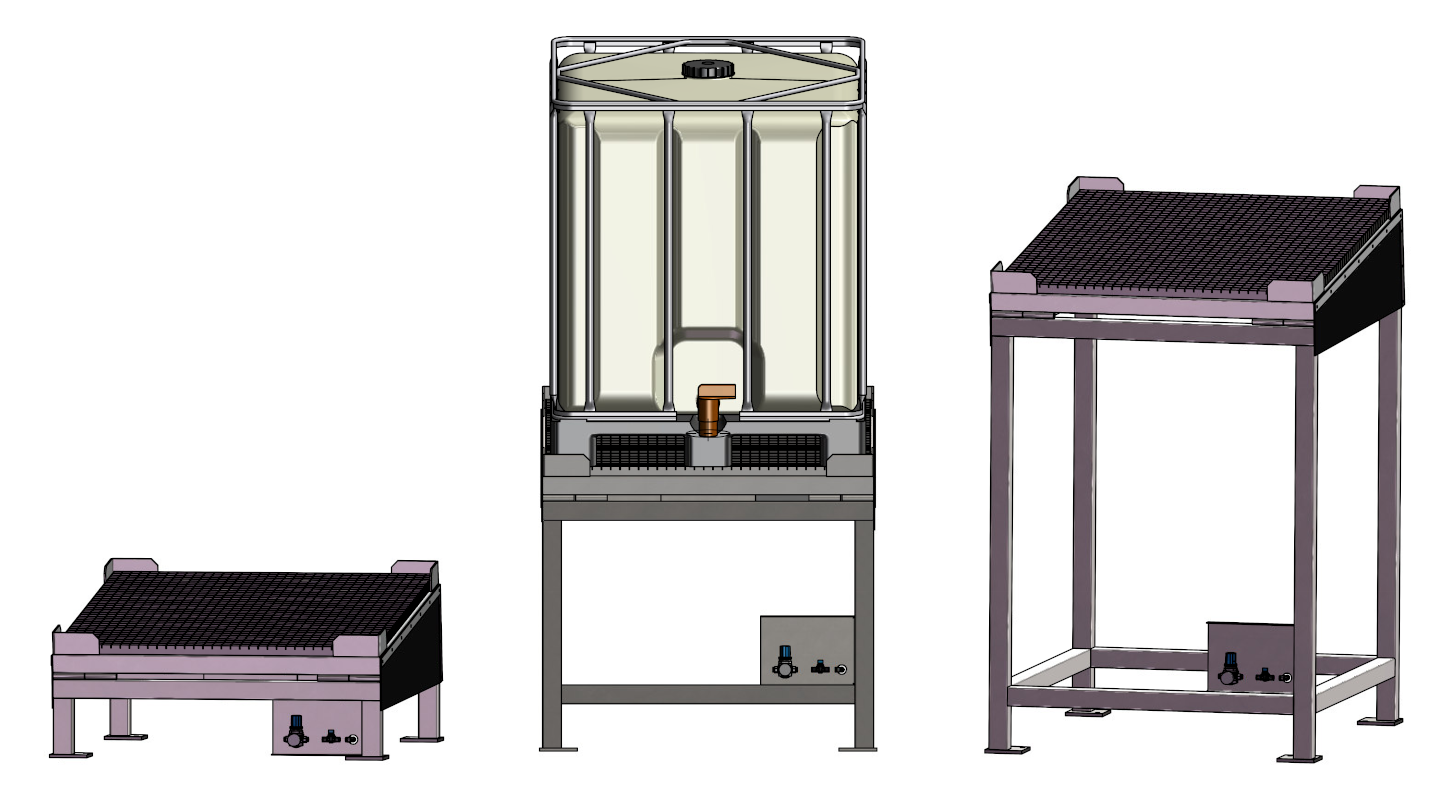

Neigevorrichtung Standard in 3 Varianten
Alle Versionen mit Zulassung für Ex-Bereiche
Interaktive 3D Ansicht
Um sich die patentierte Neigevorrichtung dreidimensional ansehen zu können, benötigen Sie einen aktuellen Adobe Acrobat mit 3D View-Erweiterung.
Die 5 MB große PDF mit 3D Ansicht finden sie [ H I E R ] . Beachten Sie bitte, das die Ladezeit je nach Leitungsgeschwindigkeit mehrere Minuten betragen kann. Wir empfehlen außerdem, das Dokument abzuspeichern und dann offline anzusehen.
